    • QSL、QSQ電子式電動執行機構(執行器)

    發布：admin 時間：2026-01-31


    QSL、QSQ系列電子式一體化電動執行機構體積小、重量輕、功能強、智能控制器內裝、操作方便，可廣泛適用于閥門、風門管道的開關控制和調節控制.

    (一)QSL直行程電動執行機構

    　　QSL系列直行程電動執行機構最大行程達到100mm，最大推力可達25KN，適合予直線動作的閥門開關和調節控制。

    QSL直行程電動執行機構標準型號及規格

    標準

    型號

    推力

    (KN)

    速度

    (mm/s)

    最大

    行程

    (mm)

    電源

    (V)

    功耗

    (W)

    電機保護

    出線連接

    手動

    操作

    防護

    等級

    重量

    (Kg)

    QSL201

    1.O

    0.4

    50

    220VAC

    35

    允許堵轉

    2M201

    手輪

    IP67

    5.5

    0SL202

    2.O

    0.4

    50

    220VAC

    40

    允許堵轉

    2M201

    手輪

    IP67

    5.8

    QSL204

    4.O

    0.4

    50

    220VAC

    45

    允許堵轉

    2M201

    手輪

    IP67

    6.0

    QSL208

    8.O

    0.4

    60

    220VAC

    80

    允許堵轉

    2M201

    手輪

    IP67

    8.0

    QSL210

    10.O

    0.4

    60

    220VAC

    80

    允許堵轉

    2M201

    手輪

    IP67

    8.2

    QSL312

    12.O

    1.O

    65

    220VAC

    130

    熱敏開關

    3M201

    手輪

    IP65

    22.0

    QSL314

    14.0

    1.O

    65

    220VAC

    130

    熱敏開關

    2M201

    手輪

    IP65

    22.0

    QSL316

    16.O

    1.0

    100

    220VAC

    135

    熱敏開關

    3M201

    手輪

    IP65

    22.0

    QSL320

    20.0

    1.O

    100

    220VAC

    140

    熱敏開關

    2M201

    手輪

    IP65

    23.0

    QSL325

    25.O

    1.O

    100

    220VAC

    140

    熱敏開關

    3M201

    手輪

    IP65

    23.0

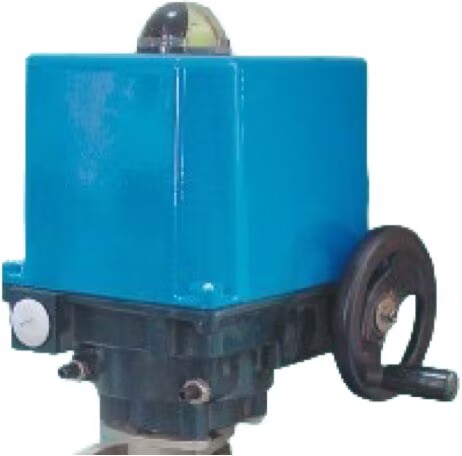

    (二)QSQ系列90°行程電動執行機構

    　　90°角行程電動執行機構，輸出力矩為lOONm—700Nm，以及1200Nm—3000Nm適合于90°旋轉閥門(如球閥、蝶閥)和風門的開關和調節控制。

    QSQ角行程電動執行機構標準型號及規格

    標準

    型號

    轉矩

    (NM)

    動作時間(90°)

    (S)

    輸出法蘭

    (IS05211)

    電源

    (V)

    功耗

    (VA)

    出線連接

    手動

    操作

    防護

    等級

    重量

    (Kg)

    QSQl02

    100

    32

    F05

    220VAC

    62

    2M221.5

    手輪

    IP67

    7

    QSQ202

    200

    38

    F07

    220VAC

    93

    2M221.5

    手輪

    IP67

    13

    QSQ502

    500

    43

    F12

    220VAC

    120

    2M272

    手輪

    IP67

    25

    QSQ702

    700

    43

    F12

    220VAC

    120

    2M272

    手輪

    IP67

    25

    QSQl202

    1200

    90

    F12/Fl4

    220VAC

    180

    2PF3/4″

    手輪

    IP67

    70

    QSQ2002

    2000

    90

    F14/F16

    220VAC

    200

    2PF3/4″

    手輪

    IP67

    75

    QSQ3002

    3000

    90

    F14/Fl6

    220VAC

    250

    2PF3/4″

    手輪

    IP67

    75

    (三)選型指南

    訂貨型號由以下五部分組成，組成內容如下：

    1．QSL電子式直行程執行機構


    2．QSQ電子式角行程執行機構


    注①：不選此功能，型號僅用于開關控制。

    注②：僅選此功能，輸出閥位0～1000Ω，電阻信號。

    注③：輸人4～20mA，輸出4～20mA，用于調節動作方式，選此功能需同時選擇POT功能。

    注④：輸入無源觸點控制，輸出4～20mA，選此功能需同時選擇POT功能。

    注⑤：輸入有源觸點控制(220VAC控制)，輸出4～20mA，選此功能需同時選擇POT功能。


    可選附加功能組件

    1、附加功能組件圖

    附加功能組件

    訂貨代碼

    說明

    附加限位開關

    2WE

    在適當位Ⅱ輸出無源觸點信號(220VAC，5A)

    附加轉矩開關

    2DE

    在適當轉矩要求輸出無源觸點信號(220VAC，5A) (僅用于QSQ角行程執行器)

    反饋電應器

    POT

    輸出一組0～l000Ω電阻信號(調節動作時接入伺服放大器作為實際閥位值)

    智能控制器

    QSAP4

    執行器調節動作時選用，輸入/輸出4～20mA

    獨立位置變送器

    QSMF2NS

    步進動作模式，采用無源觸點控制，輸出4～20mA

    QSMF2AC

    步進動作模式，采用有源觸點(220VAC)控制，輸出4～20mA

    支架

    QSMY

     QSQ系列間接與閥門安裝時使用，詳見第8頁
