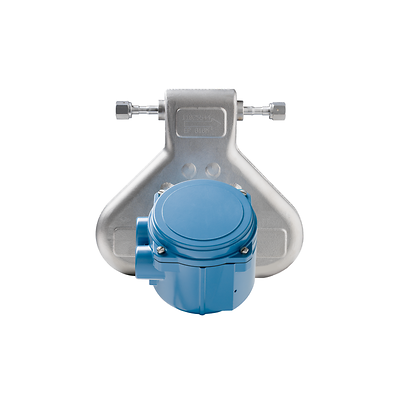

高準 Elite CMF010H 科里奧利流量計

高準 ELITE 科里奧利流量計 , 包括 CMF010H 傳感器和 5700 變送器

規格

高準 Elite CMF010H 科里奧利流量計, 高準高壓 1/10 In. (DN2) C22

質量流量精度（液體）流量的 ±0.10%（標準）流量的 ±0.05%（可選）

質量流量重復性（液體）流量的 ±0.05%（標準）流量的 ±0.025%（可選）

體積流量精度（液體）流量的 ±0.10%（標準）流量的 ±0.05%（可選）

體積流量重復性（液體）流量的 ±0.05%（標準）流量的 ±0.025%（可選）

質量流量精度（氣體）流量的 ±0.35%

質量流量重復性（氣體）流量的 ±0.20%

密度精度（液體）±0.0005 g/cm3 (±0.5 kg/m3)（標準）±0.0002 g/cm3 (±0.2 kg/m3)（可選）

密度重復性（液體）±0.0002 g/cm3 (±0.2 kg/m3)（標準）±0.0001 g/cm3 (±0.1 kg/m3)（可選）

溫度精度±1 °C 讀數的 ±0.5%

傳感器最大工作壓力3,263 psig (225 barg)

儀表核準、標定和認證

?UL

?CSA

?IECEx

?NEPSI

?ATEX

?外殼防護

?EMC 效應

Micro Motion 5700 現場安裝型變送器

本地顯示器

圖形背光顯示屏

四鍵式光學控件

流量計狀態 LED 指示燈

支持英語、德語、法語、西班牙語、葡萄牙語、俄語、中文和日語等語言。

電力

AC/DC 輸入自動切換，自動識別電源電壓

85 至 2405 VAC，50/60 Hz，典型值 6 W，最大值 11 W

18 至 100 VDC，典型值 6 W，最大值 11 W

按照 IEC 61010-1 版本 3.0 2010-06 符合歐洲低壓指令 2006/95/EC；過電壓類別 II，污染等級 2

通用服務端口通用服務端口允許使用標準的、現成可用的設備進行連接和數據傳輸。

可組態 I/O 型多達 5 個可獲授權的通道，可進行以下配置：

1 至 3 個 4-20 mA 輸出

1 至 3 個脈沖輸出

1 至 3 個離散輸出

1 至 2 個離散輸入

1 mA 輸入

1 個 Modbus/RS-485

通道 A：毫安/HART

通道 B：毫安/FO/DO

通道 C：毫安/FO/DO/DI

通道 D：毫安輸入/FO/DO/DI

通道 E：Modbus RS-485

通訊協議WirelessHART

WirelessHART 可使用 775 智能無線 THUM 適配器。

FOUNDATION 現場總線版本

FOUNDATION 現場總線通道

毫安輸出

脈沖輸出

PROFIBUS-PA 版本

PROFIBUS-PA 通道

毫安 IS 輸出

脈沖 IS 輸出

Wi-Fi 顯示選件：Wi-Fi 顯示選件支持點對點無線通信，便于組態和表征儀表、下載歷史記錄文件，以及運行智能儀表自校驗以進行故障排除。僅適用于 5700 組態 I/O 型。

本質安全型多達 4 個可獲授權的 IS 通道，可進行以下配置：

通道 A：毫安/HART

通道 B：毫安

通道 C：毫安/FO

通道 D：FO

通道 E：未使用

通過 SIL 認證的設備 - 使用內部回讀回路來驗證毫安輸出

以太網型

雙以太網端口，在一臺設備同時支持以太網/IP、Modbus TCP 和 PROFINET

包含可配置為毫安輸出、脈沖輸出、離散輸出或離散輸入的附加通道

預裝的 M12 快速連接器，可作為選件提供

安裝選項

現場安裝型鋁質和不銹鋼外殼選項

一體式安裝到 Micro Motion ELITE (CMFS)、F 系列、H 系列、R 系列或 T 系列科里奧利傳感器（僅限鋁質）

分體式安裝到任意 4 線或 9 線 Micro Motion ELITE?、F 系列、H 系列、R 系列或 T 系列科里奧利傳感器（鋁質和不銹鋼型）

應用類型

智能儀表自校驗專業應用

離散批量控制

石油測量和 API 校正選項

濃度測量

用于兩相流修復的高級相位測量

氣體分段線性化應用

證書/認證危險性認證

I 類，1 區

I 類，2 區

1 區

2 區

SIL/SIS 認證

5700 組態 I/O 和本質安全型通過了符合 IEC 61508 的 SIL2 單次使用和 SIL3 多次使用安全應用認證。請參閱文檔手冊和指南部分的“安全手冊”內容。

特點

高準 Elite CMF010H 科里奧利流量計, 高準高壓 1/10 In. (DN2) C22

獨特的儀表設計提供優異的測量靈敏性和穩定性

憑借智能儀表自校驗功能，獲得實時和過程中的測量完整性

可在具有挑戰性的液體、氣體和漿體應用中獲得優異的流量和密度測量性能

獲取優異的測量自信度，不受流體、過程和環境的影響

通過包括衛生、低溫和高壓在內的廣泛應用范圍，提高可擴展性

具有寬廣的過程測量范圍 – -240°C 至 350°C（-400°F 至 662°F）及最大 414 barg (6,000 psig)

全面的儀表認可和認證種類，包括 CSA、ATEX、NEPSI、IECEx、防水防塵等級 66/67、SIL2 和 SIL3、海洋和貿易交接認證

有 316L 不銹鋼、C-22 鎳合金和 Super duplex 不銹鋼材質的型號可供選擇

使用我們的 3D 模型，深入了解我們的 ELITE 科里奧利流量和密度計

Micro Motion 5700 現場安裝型變送器

使用本地以太網架構和連接器，執行快速、靈活的安裝

獲得更高的響應速度，即使在諸如儀表校驗、灌裝、配量和批量等更具挑戰性的應用中也能發揮更優性能

利用數據歷史記錄，獲得對于過程事件、流體質量和測量穩定性的短期和長期了解

利用多達 5 個可完全配置的 I/O 通道，監控更多的過程測量

利用智能儀表自校驗，可以在 90 秒鐘內檢查儀表的運行狀況

利用零點校驗，可以在需要將儀表重新調零時輕松確認標定效果

可實時顯示多相流量事件，加強了對過程的控制

盡可能減少了安裝和操作流量計時所需的時間和專業技術
